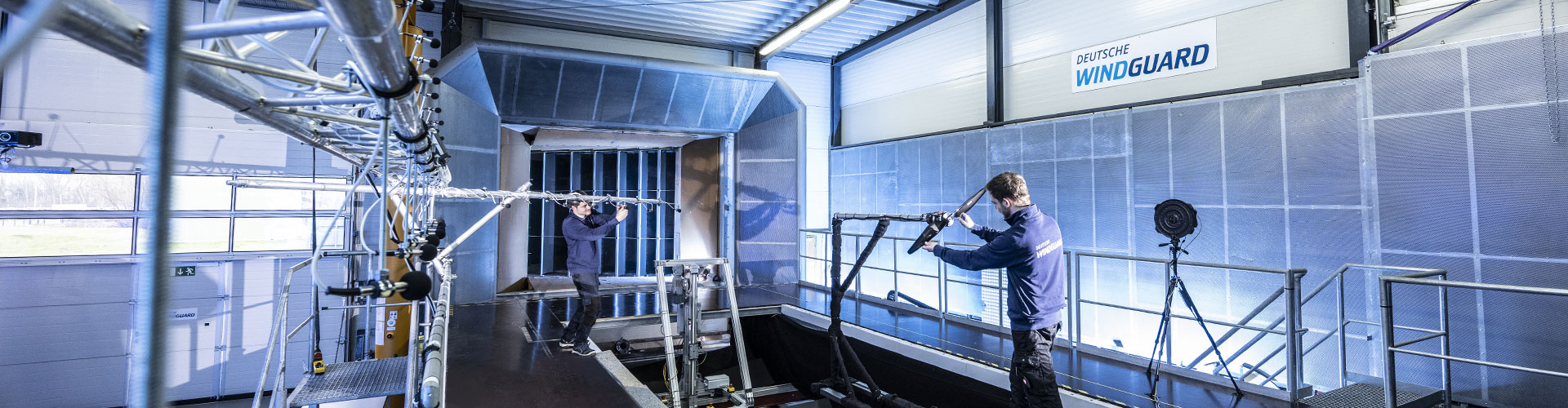

Akustisch optimierter Großwindkanal
Der akustisch optimierte Großwindkanal ist durch seine besondere Auslegung speziell für die aeroakustische Forschung geeignet und ermöglicht zudem Untersuchungen an relativ großen Bauteilen bzw. realitätsnahen Modellen. Auch die Kalibrierung oder Funktionstests von Windmessgeräten bei hohen Strömungsgeschwindigkeiten sowie Forschung für Industrie und Wissenschaft sind möglich.
Messstreckenkonfigurationen:
1. Geschlossene Messstrecke
B x H x L = 2.75 m x 1.25 m x 5 m
Vmax = 100 m/s
2. ¾ offene Messstrecke
B x H x L = 4 m x 2.8 m x12 m
Vmax = 40 m/s
Strömungseigenschaften:
1. Windgeschwindigkeiten
von bis zu 100 m/s
2. Reynoldszahlen
bis 6 Millionen
(basierend auf einem Modell mit 900 mm Sehnenlänge)
3. Turbulenzgrad im [20:5000] Hz Bereich
≤0,05%
4. Homogenes Strömungsfeld:
∆V ≤ 0,5%
Messsysteme:
1. Redundantes Messsystem
Oberflächen & Wanddrücke, Kraftmessung, Nachlaufrechen
2. 360-Grad-Polaren
bei Reynoldszahlen bis 1,5 Millionen
3. Thermografie zurGrenzschicht-Strömungsvisualisierung
Ergebnisse in absoluten x/c Koordinaten
4. Online-Live-Übertragung der Messung
Anreise nicht notwendig!
